Sterownik DeltaSol BS Plus oraz wcześniejsza jego wersja BS Pro to sterowniki z rodziny sterowników firmy Resol. Sterownik DeltaSol BS Plus posiada szereg rozbudowanych funkcji niezbędnych do sterowania instalacjami kolektorów słonecznych. Sterownik ten charakteryzuje się szczególnym oraz bardzo wydajnym algorytmem sterowania prędkością pompy solarnej. Posiada również szereg funkcji niespotykanych w konkurencyjnych sterownikach tego typu. Do najważniejszych należą: możliwość sterowania zdalnego poprzez złącze Vbus, możliwość prezentacji danych poprzez sieć internet, szereg funkcji chroniących kolektory słoneczne przed przegrzaniem.
 |
Cechy charakterystyczne:
- algorytm pracy umożliwiający przekazanie całości energii słonecznej do zbiornika ciepłej wody lub bufora centralnego ogrzewania
- możliwość prezentacji danych poprzez sieć internet
- zabezpieczenie kolektorów słonecznych wpisane w logikę działania sterownika
- niezawodny; nie ulego awariom "Made in Germany"
- możliwość obsługi systemu "drain back"
|
|
|
Cechy szczególne:
- Zawiera ciekłokrystaliczny graficzny wyświetlacz kontrolny systemu solarnego
- Wykorzystuje do 4 czujników temperatury
- Posiada 2 półprzewodnikowe przekaźniki do płynnej regulacji pracy pomp
- Możliwość wyboru 9 różnych systemów solarnych
- Możliwość zliczania przechwyconego przez system ciepła
- Kontrola funkcji pracy
- Prostota obsługi
- Obudowa w atrakcyjnym wykonaniu i niewielkich rozmiarach, łatwość montażu
|
Przykłady zastosowań:
|

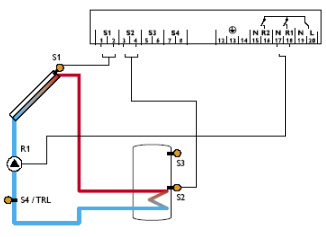

Przykład 1. Obsługa jednego zasobnika solarnego
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Dolny czujnik zasobnika
|
|
S3
|
Górny czujnik zasobnika (opcja)
|
|
S4 / TRF
|
Czujnik powrotu – licznika ilości ciepła (opcja)
|
|
R1
|
Pompa obiegu solarnego
|
|
|

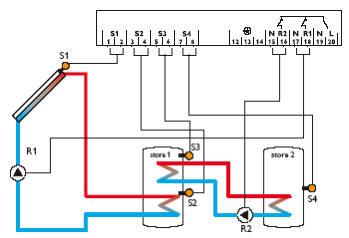

| Przykład 2. System solarny z dogrzewaniem istniejącego zasobnika z 1 zasobnikiem, 4 czujnikami i 2 pompami
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Dolny czujnik zasobnika
|
|
S3
|
Górny czujnik zasobnika
|
|
S4
|
Czujnik zasobnika 2
|
|
R1
|
Pompa obiegu solarnego
|
|
R2
|
Pompa wymiany ciepła
|
|
|

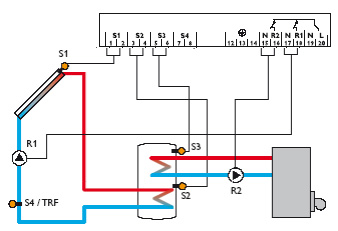

Przykład 3. System solarny z dogrzewaniem z kotła z 1 zasobnikiem, 3 czujnikami i 2 pompami.
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Dolny czujnik zasobnika
|
|
S3
|
Górny czujnik zasobnika
|
|
S4 / TRF
|
Czujnik powrotu – licznika ilości ciepła (opcja)
|
|
R1
|
Pompa obiegu solarnego
|
|
R2
|
Pompa dogrzewania z kotła
|
|
|

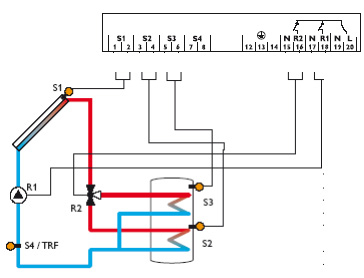

Przykład 4. System solarny z warstwowym zasobnikiem ciepła z 1 zasobnikiem, 1 pompą solarną i 1 zaworem trójdrogowym. Czujnik S4/TRF może być zainstalowany dodatkowo do zliczania ilości przechwyconego ciepła.
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Dolny czujnik zasobnika
|
|
S3
|
Górny czujnik zasobnika
|
|
S4 / TRF
|
Czujnik powrotu – licznika ilości ciepła (opcja)
|
|
R1
|
Pompa obiegu solarnego
|
|
R2
|
Zawór trójdrogowy
|
|
|

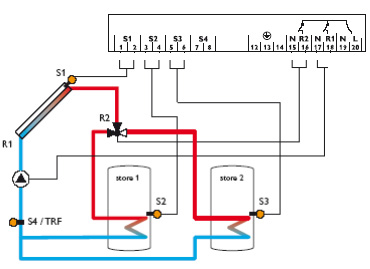

Przykład 5. Dwu zasobnikowy system solarny z zaworem trójdrogowym: 2 zasobniki, 3 czujniki, 1 pompa solarna i zawór trójdrogowy. Czujnik S4/TRF może być zainstalowany dodatkowo do zliczania ilości przechwyconego ciepła.
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Czujnik zasobnika nr 1
|
|
S3
|
Czujnik zasobnika nr 2
|
|
S4 / TRF
|
Czujnik powrotu – licznika ilości ciepła (opcja)
|
|
R1
|
Pompa obiegu solarnego
|
|
R2
|
Zawór trójdrogowy
|
|

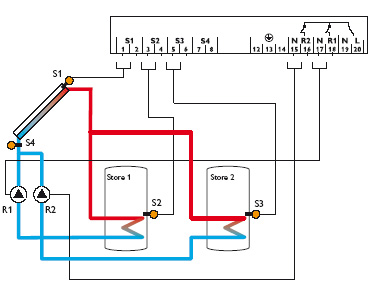

Przykład 6. Dwu zasobnikowy system z logiką pomp:
2 zasobniki, 3 czujniki i 2 pompy solarne.
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Czujnik zasobnika nr 1
|
|
S3
|
Czujnik zasobnika nr 2
|
|
S4
|
Czujnik powrotu (opcja)
|
|
R1
|
Pompa obiegu solarnego nr 1
|
|
R2
|
Pompa obiegu solarnego nr 2
|
|
|

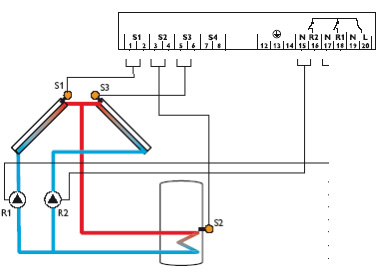

Przykład 7. System solarny z kolektorami wschód-zachód: 1 zasobnik, 3 czujniki i 2 pompy soarne.
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora nr 1
|
|
S2
|
Czujnik zasobnika
|
|
S3
|
Czujnik kolektora nr 2
|
|
R1
|
Pompa obiegu solarnego nr 1
|
|
R2
|
Pompa obiegu solarnego nr 2
|
|
|
|

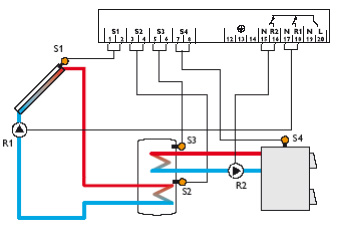

Przykład 8. System solarny z dogrzewaniem z kotła stałopalnego: z 1 zasobnikiem, 4 czujnikami, 1 pompą solarną i 1 pompą obiegu dogrzewania.
Schemat na wyświetlaczu:
|
symbol
|
opis
|
|
S1
|
Czujnik kolektora
|
|
S2
|
Dolny czujnik zasobnika
|
|
S3
|
Górny czujnik zasobnika
|
|
S4
|
Czujnik kotła stałopalnego
|
|
R1
|
Pompa obiegu solarnego
|
|
R2
|
Pompa dogrzewania z kotła
|
|
